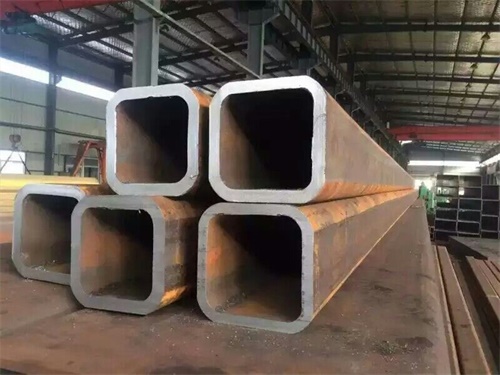

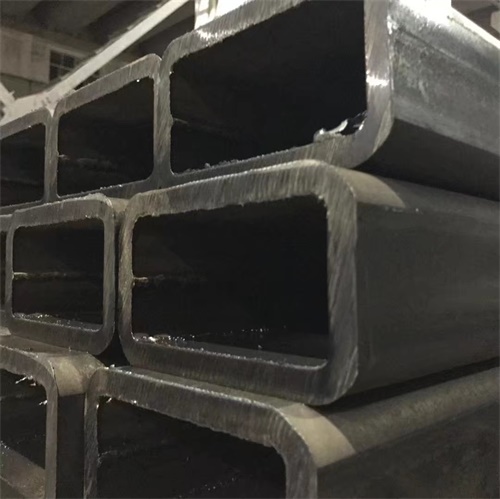

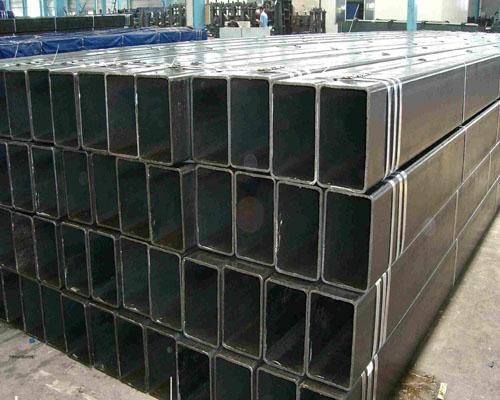

Q500方管是一種高強度結(jié)構(gòu)用方管，采用Q500低合金高強度結(jié)構(gòu)鋼制造，具有高強度、良好的韌性和焊接性能，廣泛應用于建筑、橋梁、車輛、機械制造等領(lǐng)域。以下是對Q500方管的詳細解析：

　　一、Q500方管的材料特性

　　化學成分

　　主要元素：碳(C)≤0.18%、硅(Si)≤0.60%、錳(Mn)≤1.80%、磷(P)≤0.030%、硫(S)≤0.025%。

　　合金元素：可添加鈮(Nb)、釩(V)、鈦(Ti)等微合金元素(總量≤0.20%)，通過細化晶粒提高強度。

　　碳當量(CEV)：通常≤0.42%，確保良好的焊接性能。

　　力學性能

　　屈服強度(ReH)：≥500 MPa(厚度≤16mm時)，隨厚度增加，屈服強度略有下降(如16mm<厚度≤40mm時，ReH≥480 MPa)。

　　抗拉強度(Rm)：550~720 MPa，延伸率≥17%(標距50mm)。

　　沖擊韌性：在-20℃下，夏比V型缺口沖擊功(KV?)≥34 J，適用于低溫環(huán)境。

　　工藝性能

　　冷彎性能：在180°冷彎試驗中，彎曲處外側(cè)無裂紋(適用于復雜形狀加工)。

　　焊接性能：可采用手工電弧焊、氣體保護焊(如CO?焊)、埋弧焊等工藝，焊縫金屬的力學性能需達到母材的90%以上。

　　二、Q500方管的制造工藝

　　冷彎成型工藝

　　尺寸精度高(外徑偏差±0.5%，壁厚偏差±5%)。

　　表面質(zhì)量好(無氧化皮，適合后續(xù)涂裝)。

　　生產(chǎn)效率高(速度可達30~60m/min)。

　　流程：鋼板開卷→矯平→預沖孔→冷彎成型→高頻焊接→定徑→切割。

　　優(yōu)勢：

　　適用規(guī)格：邊長≤400mm，壁厚≤16mm的方管。

　　熱軋成型工藝

　　適用于厚壁方管(壁厚>16mm)。

　　材料性能均勻(無冷作硬化)。

　　流程：鋼坯加熱→軋制→冷卻→矯直→切割。

　　優(yōu)勢：

　　適用規(guī)格：邊長200~800mm，壁厚10~40mm的方管。

　　熱處理工藝(可選)

　　改善組織均勻性，提高低溫韌性。

　　用于進一步提高強度，但會降低韌性。

　　典型性能：抗拉強度≥700 MPa，延伸率≥15%。

　　淬火+回火(Q&T)：

　　正火處理：

　　三、Q500方管的應用場景

　　建筑結(jié)構(gòu)

　　高層建筑框架：作為柱、梁等承重構(gòu)件，替代傳統(tǒng)Q345鋼，減輕結(jié)構(gòu)重量20%~30%。

　　大跨度空間結(jié)構(gòu)：如體育館、機場航站樓的桁架系統(tǒng)，利用高強度減少用鋼量。

　　橋梁工程

　　主梁、橫梁：在公路、鐵路橋梁中，Q500方管可承受大荷載，延長橋梁使用壽命。

　　拱橋拱肋：通過熱軋成型制造大截面方管，簡化施工流程。

　　車輛制造

　　重型卡車車架：替代Q390鋼，提高車架剛度，降低油耗。

　　工程機械臂架：如挖掘機、起重機的伸縮臂，減輕重量同時保證強度。

　　機械制造

　　起重機、塔吊：作為關(guān)鍵受力部件，提高設(shè)備承載能力。

　　礦山機械支架：在惡劣工況下保持結(jié)構(gòu)穩(wěn)定性。

　　能源領(lǐng)域

　　風電塔筒：作為塔筒主體結(jié)構(gòu)，適應高風載環(huán)境。

　　光伏支架：在沙漠、沿海等腐蝕性環(huán)境中，通過鍍鋅處理提高耐久性。

　　四、Q500方管的技術(shù)標準

　　國家標準

　　GB/T 1591-2018：《低合金高強度結(jié)構(gòu)鋼》，規(guī)定Q500鋼的化學成分、力學性能和試驗方法。

　　GB/T 6728-2017：《結(jié)構(gòu)用冷彎空心型鋼尺寸、外形、重量及允許偏差》，明確方管的尺寸公差和表面質(zhì)量要求。

　　行業(yè)標準

　　YB/T 4184-2018：《結(jié)構(gòu)用高頻焊接方管》，針對高頻焊方管的技術(shù)要求。

　　JG/T 178-2012：《建筑結(jié)構(gòu)用冷彎矩形鋼管》，適用于建筑領(lǐng)域的方管標準。

　　國際標準

　　EN 10219-1/2：歐洲結(jié)構(gòu)用冷成型焊接空心型鋼標準，對應Q500的牌號為S460MH或S500MH。

　　ASTM A500：美國結(jié)構(gòu)用碳鋼和合金鋼冷成型焊接空心型鋼標準，類似性能等級為Grade C(屈服強度420 MPa)或Grade D(屈服強度450 MPa)，但Q500強度更高。

　　五、Q500方管的選購與使用建議

　　明確需求

　　根據(jù)工程要求確定方管的邊長、壁厚、長度和數(shù)量。

　　確認是否需要特殊處理(如鍍鋅、防腐涂層)。

　　選擇正規(guī)供應商

　　優(yōu)先選擇通過ISO 9001質(zhì)量管理體系認證的廠家。

　　要求提供材質(zhì)證明書(MTC)、力學性能檢測報告和尺寸檢驗報告。

　　抽樣檢測

　　委托第三方機構(gòu)檢測化學成分、力學性能和金相組織。

　　重點檢查焊縫質(zhì)量(如超聲波探傷、X射線檢測)。

　　施工注意事項

　　預熱溫度：根據(jù)板厚和環(huán)境溫度，預熱至100~150℃。

　　焊材選擇：匹配Q500鋼的強度，如E5015焊條或ER50-6焊絲。

　　焊后熱處理：對厚板或高應力部件，進行600~650℃去應力退火。

　　切割：采用等離子切割或機械切割，避免高溫影響材料性能。

　　焊接：

　　防腐：根據(jù)環(huán)境等級選擇涂裝體系(如環(huán)氧富鋅底漆+聚氨酯面漆)或熱鍍鋅處理(鋅層厚度≥85μm)。

　　六、Q500方管與類似產(chǎn)品的對比
